Categoria REZIDENȚIAL
DESCRIERE
Proiectul „Vila SA” este dovada că o locuință deja finalizată poate deveni o casă inteligentă, fără compromisuri estetice sau funcționale. Deși inițial am fost contactați doar pentru implementarea unui sistem de date-voce și a unui sistem de răcire, în urma discuțiilor purtate cu beneficiarul, acesta a descoperit potențialul real al unei case inteligente și a decis să transforme întreaga locuință într-un spațiu inteligent, controlat centralizat.
Provocare acceptată
Vila are două etaje, subsol și mansardă și era complet finisată și parţial mobilată în momentul în care am fost contactați. Acest context a făcut ca intervenția noastră să fie o adevărată provocare, dat fiind că sistemul KNX este cablat și necesită trasee bine planificate în pereți și tavane. Cu toate acestea, clientul a înțeles avantajele unui sistem de automatizare complet și ne-a acordat încredere totală, acceptând inclusiv spargerea pereților și tavanelor – care, din fericire, erau realizate în mare parte din rigips, facilitând intervențiile.
Automatizare completă, funcționalitate integrată
Am lucrat intens pentru a oferi clientului o locuință inteligentă, eficientă și cu o estetică impecabilă, în care fiecare sistem comunică fluid cu celelalte. Printre soluțiile implementate:
• Iluminat inteligent, cu înlocuirea tuturor corpurilor de iluminat. Scenariile de iluminat personalizate pot fi activate prin întrerupătoare inteligente, de pe smartphone sau tabletă sau automatizat, în funcție de prezență sau oră;
• Climatizare automatizată, care include încălzire în pardoseală, ventiloconvector în subsol și răcire în tavane. Fiecare zonă este controlată independent, prin termostate inteligente, asigurând eficiență energetică și confort termic optim;
• Sisteme de umbrire automatizate, cu perdele, draperii și rolete controlate prin touch panel, keypad, telefon sau integrate în diverse scenarii. Acestea contribuie la reglarea naturală a luminii și temperaturii interioare;
• Sistem fotovoltaic cu stocare, care asigură alimentarea echipamentelor din locuință cu energie și reduce semnificativ dependența de rețeaua clasică; sistemul este integrat cu KNX, ceea ce ajută la monitorizarea în timp real şi la primirea alertelor în caz de defecţiuni;
• Sistem de securitate complet, format din senzori de fum, gaz, inundație, senzori de mișcare și contacte magnetice pe uși și ferestre. Sistemul este interconectat cu scenarii de siguranță și notificări pe telefon;
• Supraveghere video cu camere performante, capabile să ofere imagine de înaltă calitate și vizualizare în timp real din orice locație, prin smartphone;
• Videointerfon cu touch panel interior și control de la distanță. Modulul Bluetooth adăugat permite recunoașterea telefonului proprietarului și deschiderea automată a porții la o simplă atingere a videointerfonului;

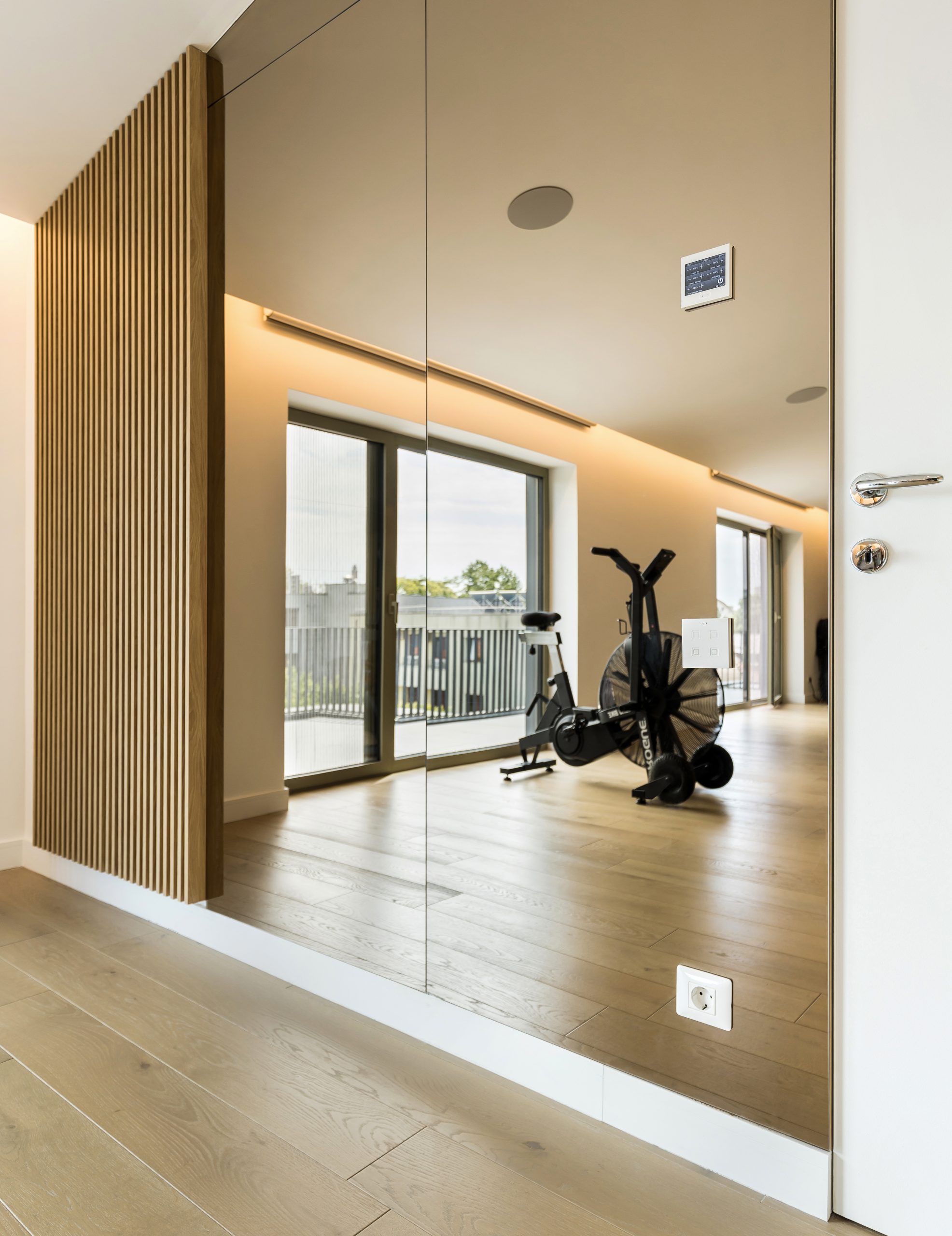

• Sistem audio multiroom cu boxe încastrate în tavan, pentru o experiență audio discretă și de calitate în fiecare zonă a casei;

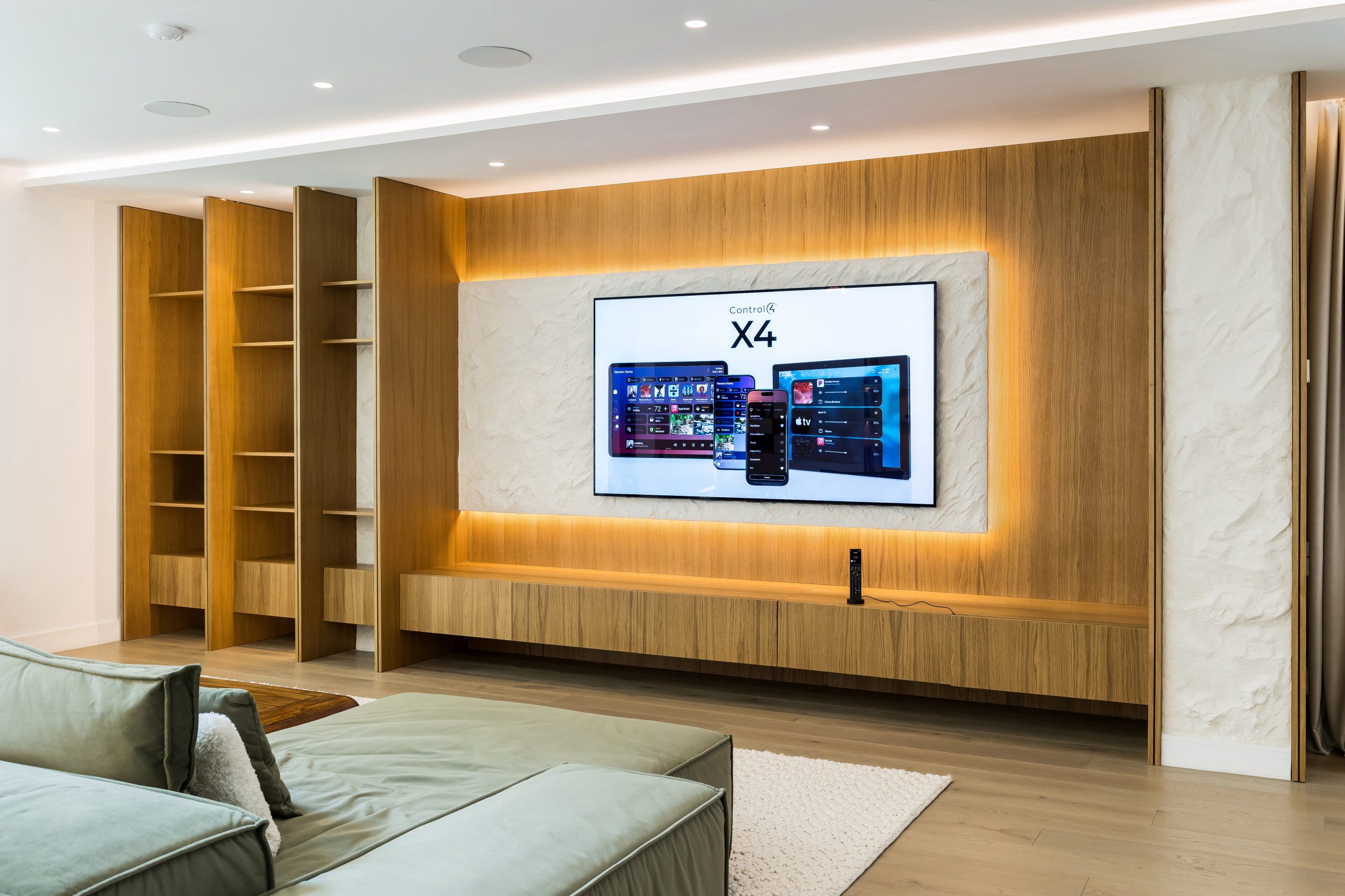

• Sistem surround premium în living, pentru redare fidelă a conținutului multimedia;
• Sistem date-voce pentru o rețea fiabilă și conectivitate în toată casa;
• Elemente de control variate – touch panel-uri şi keypad-uri alese în funcție de fiecare zonă a casei, pentru a îmbina funcționalitatea cu eleganța.

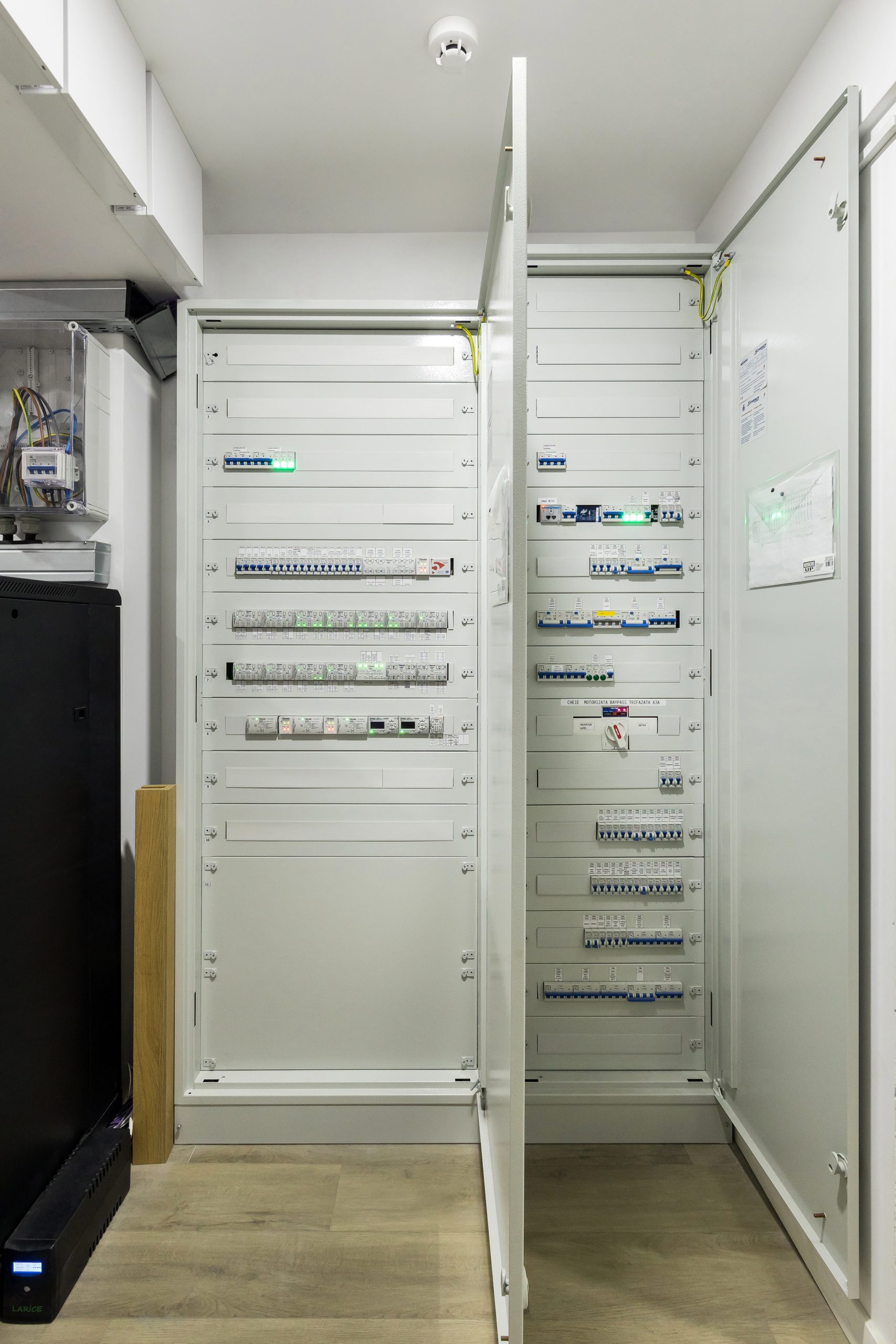

Echipamentele montate au fost integrate estetic, fără să perturbe designul existent, iar pentru a gestiona întreaga complexitate a sistemului, au fost necesare două tablouri electrice bine organizate.
FUNCTIONALITATE
Implementarea KNX în proiectul „Vila SA” a permis centralizarea și automatizarea completă a tuturor funcțiilor esențiale ale locuinței, oferind proprietarului un control unitar, intuitiv și scalabil. Sistemul integrează iluminatul, climatizarea, umbrirea, securitatea, energia și multimedia într-o singură platformă coerentă, în care toate subsistemele comunică între ele pentru confort, eficiență energetică și siguranță sporită.
Funcțiile realizate includ:
• Control inteligent al iluminatului
• Gestionarea climatizării
• Control complet al sistemelor de umbrire
• Integrarea sistemului fotovoltaic cu monitorizare în timp real
• Securitate avansată KNX
• Interfațare videointerfon și control acces
• Control audio multiroom și scenarii multimedia
• Monitorizarea întregii locuințe prin touch panel-uri, keypad-uri și aplicație mobilă
Echipamentele instalate în proiect sunt:
ELEMENTE DE CAMP
Touch-screen, Keypad-uri, Senzori miscare
11 x Tecla 2. PC-ABS Capacitive push button - 2 buttons - White
21 x Tecla 4. PC-ABS Capacitive push button - 4 buttons - White
13 x Tecla 6. PC-ABS Capacitive push button - 6 buttons - White
1 x Tecla 8. PC-ABS Capacitive push button - 8 buttons - White

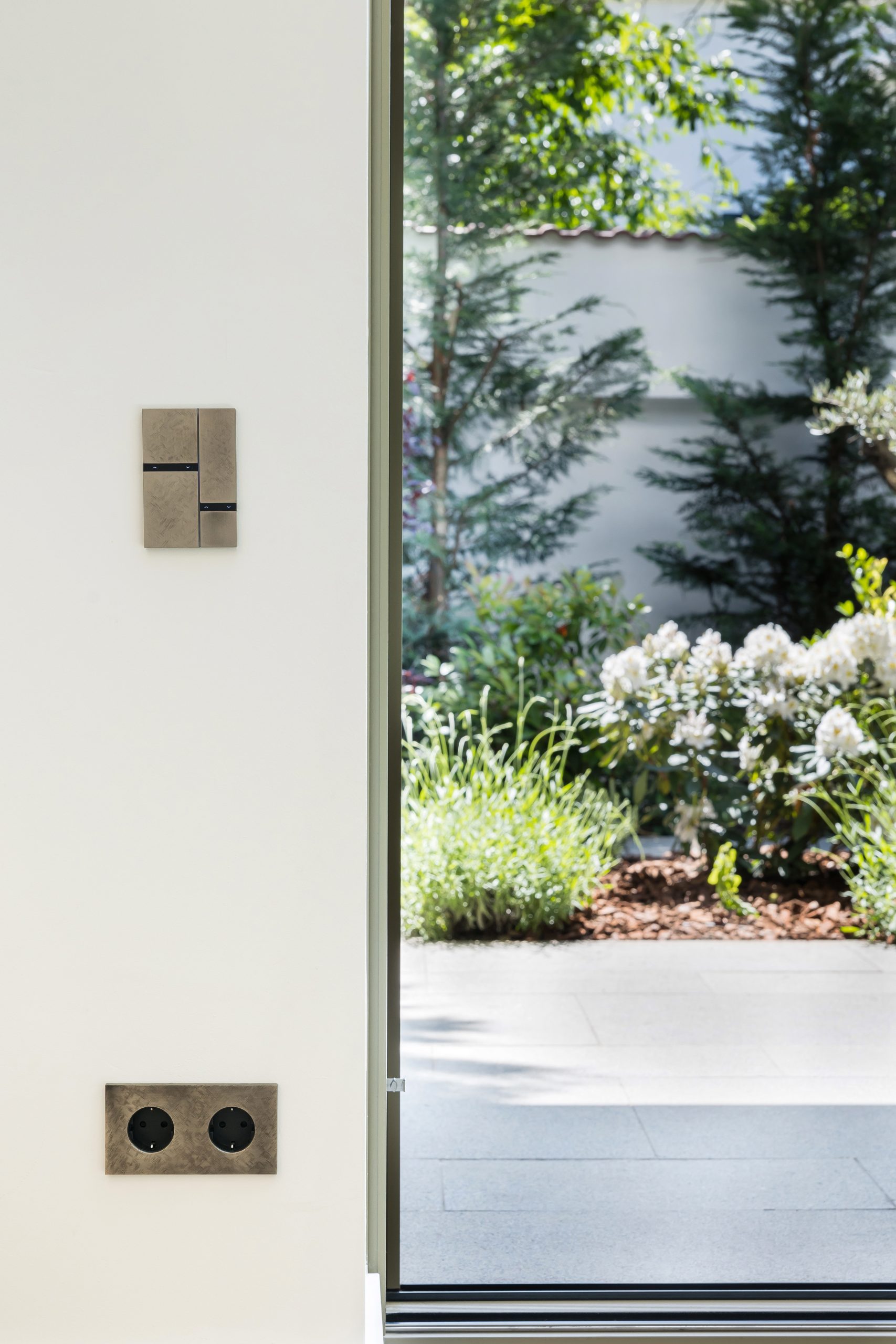

8 x SENTIDO KEYPAD - KNX (V4)
8 x SENTIDO FRONT - QUAD - FER FORGÉ GRE
1 x "KNX AQS/TH-UP Touch und KNX AQS/TH-UP gl Combined Sensors Indoor sensor for CO2 concentration, temperature and air humidity (relative, absolute)"
2 x Lithoss KNX keypad SELECT 2T (KNX) 2 taste textured white
5 x Lithoss KNX keypad SELECT 4T (KNX) 4 taste textured white

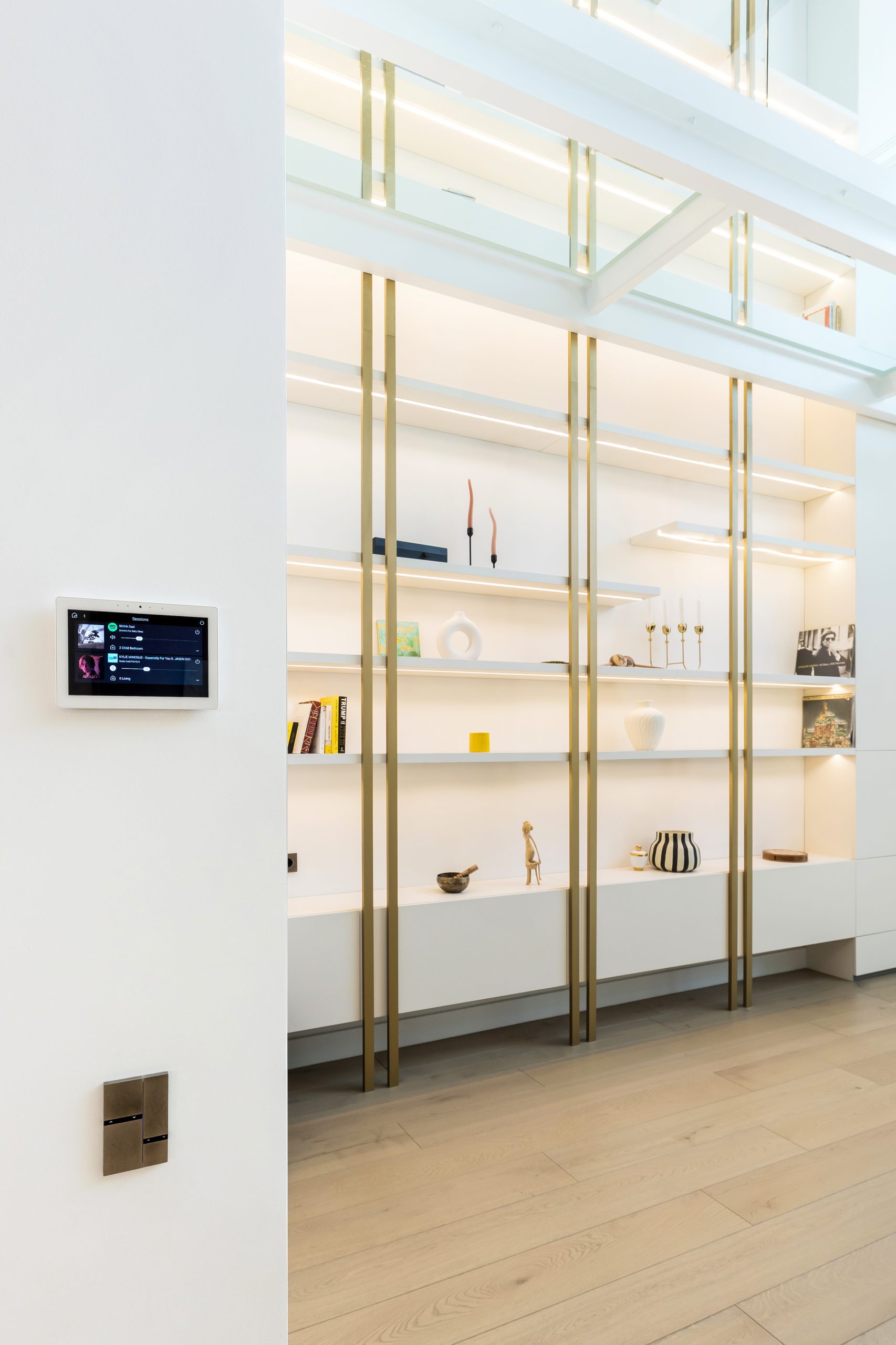

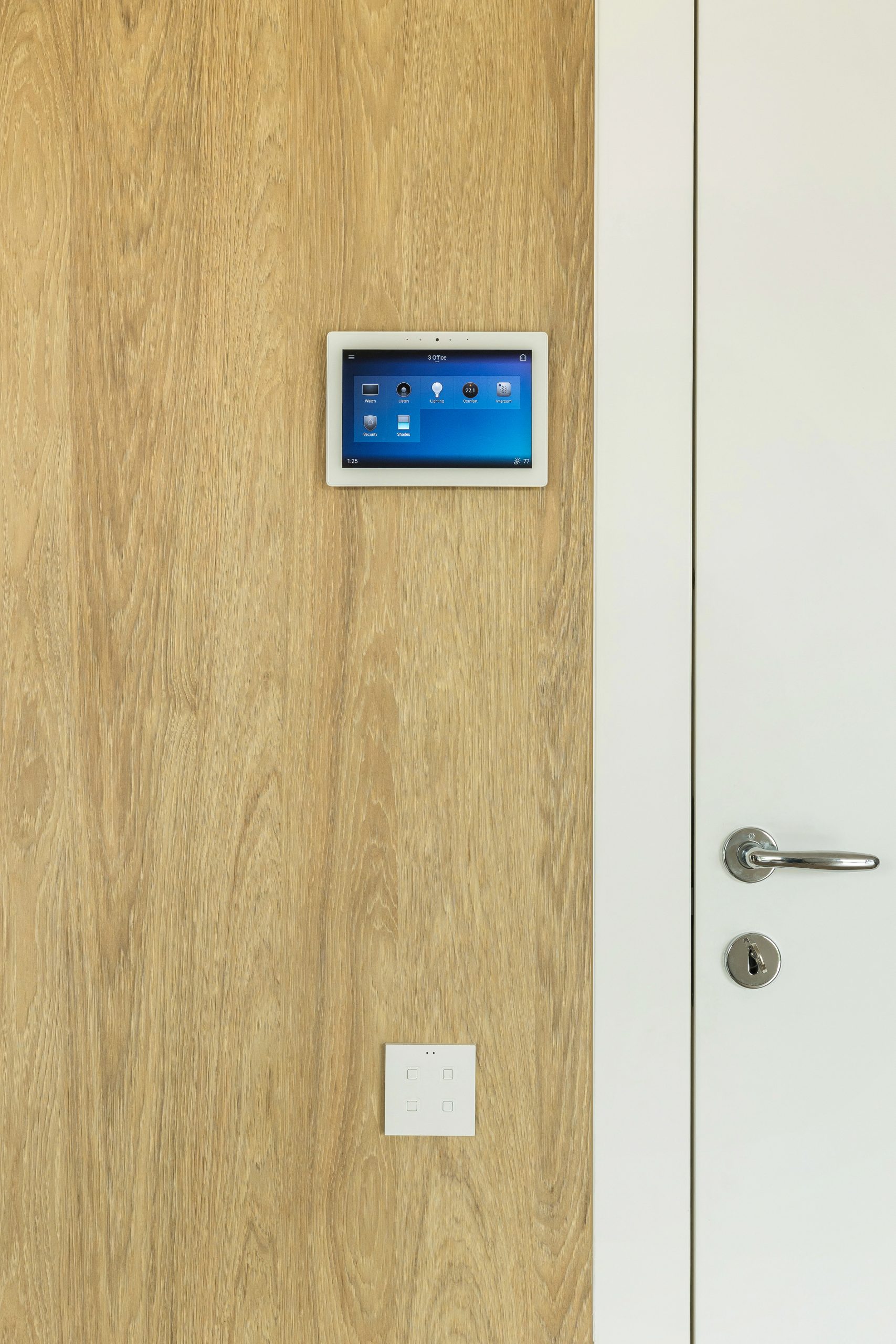

11 x Z35 v2. Capacitive touch panel - White
23 x EyeZen TP v2. KNX motion detector with luminosity sensor for ceiling mounting - White
AUTOMATIZARE ZONE INCALZIRE / RACIRE
6 x HeatingBOX 230V 4X v2. Heating actuator for up to 4 outputs 230VAC and 4 inputs
9 x KLIC-DI v2. Daikin-KNX gateway (SKY and VRV range)
AUTOMATIZARE ILUMINAT / UMBRIRE
23 x inBOX 20 v3. KNX multifunction actuator for flush mounting - 2 outputs 16A
1 x inBOX 24 v3. KNX multifunction actuator for flush mounting - 2 outputs 16A/4 inputs A/D
22 x Lumento DX4 v2. 4-channel constant voltage PWM dimmer in DIN rail for DC LED loads
2 x DIMinBOX DX2. Universal dimmer actuator. 2 channels x 310W or 1 channel x 600W
4 x MAXinBOX SHUTTER 8CH v3. Shutter actuator with KNX Secure 8 channels
1 x MAXinBOX SHUTTER 4CH v3. Shutter actuator with KNX Secure 4 channels
3 x DALI BOX Interface 64 v3. KNX-DALI Interface for up to 64 ballasts and 64 groups - 1 channel
1 x MINiBOX 45 v3. KNX multifunction actuator with KNX Secure - 4 outputs 16A / 5 inputs A/D
2 x MAXinBOX 8 v4. KNX multifunction actuator with KNX Secure - 8 outputs 16A
ECHIPAMENTE KNX DE SISTEM, SERVER LOGICA si INTERCONDITIONARI
3 x KUPSupply 640mA. KNX Universal power supply 640mA plus 29VDC ancillary power supply
2 x Linecoupler CL. KNX Linecoupler
1 x Sursa 24V 5A - server logic
1 x Logic Machine server - Logica, control si access remote
1 x IP Router CL. KNX-IP Router
UPS system
UPS BACK 700VA
Control4 - INTEGRARE SISTEME AUTOMATION-AUDIO-VIDEO
Control4® CORE 3 Controller
Player audio pentru zonele audio din E1+E2 - amplasat in rack E1
SISTEM VIDEOINTERFONIE + VIZUALIZARE SMART HOME
1 x Control4 DS2 Door Station, Surface Mount (Black)
1 x GetFace IP - Bluetooth and RFID reader module
8 x GetFace IP - RFID key (Mifare Classic 1K)
2 x Control4® T4 Series 8” In-Wall Touchscreen POE (Black)
2 x Control4® New Construction In-Wall Touchscreen Back Box (Plastic)
SISTEME AUDIO MULTIROOM AUDIO 10 ZONE
1 x Episode® CORE 3 Series In-Ceiling Speaker (Pair) - 6"
1 x Episode® CORE 3 Series In-Ceiling Speaker (Pair) - 8"
1 x Episode® CORE 3 Series In-Ceiling Speaker (Pair) - 6"
1 x Outdoor OD25 (Black) (Pair)
1 x Episode® CORE 3 Series In-Ceiling Speaker (Pair) - 6"
1 x Episode® CORE 3 Series In-Ceiling Speaker (Pair) - 6"
1 x Episode® CORE 3 Series In-Ceiling Speaker (Pair) - 8"
1 x Triad InRoom OmniSub 8
1 x Episode® Response Series DSP Amplifier | 100W x 8 Channels
1 x Episode® Response Series DSP Amplifier | 100W x 16 Channels
1 x Control4® CORE 5 Controller
SISTEME AUDIO SURROUND – LIVING
3 x Triad PDX Series 5 InCeiling Speaker (Each) - 8"
2 x Episode® Home Theater Series 6” In-Room Monitor Speaker (Black | Each)
1 x Marantz Cinema AVR Premium 9.4 channel 110-watt-per-channel amplification, Dolby Atmos, DTS:X, IMAX Enhanced and Auro 3D, 8K Ultra HD, and HEOS® Built-in streaming
1 x Triad InRoom OmniSub 12
1 x Control4® Single Room Bundle with CORE lite + Halo
Ce provocări au existat? De ce KNX?
Proiectul „Vila SA” demonstrează, într-un mod exemplar, că o locuință complet finisată poate fi transformată într-un sistem KNX complex, fără compromisuri estetice sau tehnice. Provocarea principală a fost integrarea unui sistem complet cablat într-un spațiu deja mobilat, cu finisaje delicate, ceea ce a impus o planificare extrem de precisă, intervenții minimale în structura existentă și o coordonare atentă.
Complexitatea proiectului este dată de numărul ridicat de funcții interconectate – iluminat, climatizare multizonă, sisteme de umbrire, securitate, fotovoltaic, audio-video și control acces – care comunică în timp real prin KNX și oferă proprietarului o experiență unitară, intuitivă și scalabilă. Acest nivel de integrare, într-un imobil care nu a fost gândit inițial pentru automatizare, reprezintă deja o performanță tehnică rar întâlnită.
Proiectul se remarcă și prin utilizarea unor echipamente de ultimă generație, atât pentru control (touch panel-uri avansate, keypad-uri premium), cât și pentru partea de actuatoare, senzori și gateway-uri. Rezultatul este o locuință inteligentă cu o estetică impecabilă, în care toate subsistemele funcționează armonios, oferind un nivel de confort, eficiență energetică și siguranță dificil de atins în proiecte similare.
Aceste elemente fac din „Vila SA” un exemplu relevant de implementare KNX la standarde înalte, într-un context tehnic provocator.
Proiectul „Vila SA” a inclus mai multe provocări unice, generate în principal de faptul că locuința era deja finisată și parțial mobilată. Proprietarul a dorit un nivel ridicat de automatizare, fără a afecta estetica existentă și fără a compromite funcționarea spațiului, ceea ce a impus o integrare extrem de atentă a echipamentelor KNX.
Unul dintre obstacolele majore a fost necesitatea realizării traseelor de cablare în pereți și tavane deja finalizate. Datorită flexibilității și scalabilității soluției KNX, am putut integra un număr mare de funcții folosind echipamente compacte, discrete și eficiente, care au permis păstrarea designului interior fără modificări vizibile.
Clientul a solicitat și o experiență de utilizare unitară, centralizată. KNX a permis conectarea tuturor acestor sisteme într-o interfață coerentă, ușor de utilizat și complet personalizabilă.
Prin utilizarea echipamentelor de ultimă generaţie și a scenariilor complexe, am reușit să depășim toate limitările tehnice și să oferim atât o gamă mai largă de funcții decât fusese planificat inițial, cât și un nivel de estetică superior, integrând toate sistemele fără să fie vizibile intervențiile din spate.
KNX a fost cea mai bună soluție pentru acest proiect datorită flexibilității, fiabilității și capacității sale de a integra multiple sisteme într-o locuință deja finalizată.
Beneficiile specifice aduse de KNX în acest proiect includ:
• Integrarea unitară a tuturor funcțiilor, evitând utilizarea mai multor sisteme separate și greu de gestionat;
• Stabilitate și fiabilitate pe termen lung, printr-o infrastructură cablată, ideală pentru o locuință complexă, high-end;
• Flexibilitate ridicată pentru adaptarea la cererile ulterioare ale proprietarului, inclusiv extinderea sistemului cu funcții neplanificate inițial;
• Personalizare avansată a scenariilor de confort și siguranță, care nu ar fi putut fi obținute la fel de coerent cu alte soluții;
• Compatibilitate cu echipamente de ultimă generație, ceea ce a permis menținerea unei estetici rafinate și sincronizarea perfectă între echipamente.
Prin KNX, am putut livra un proiect complet, scalabil și elegant.
